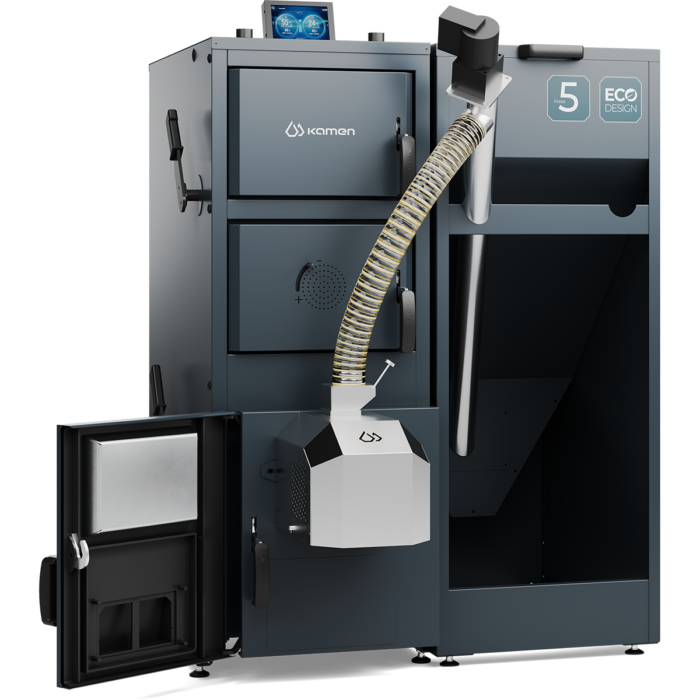

Kocioł DRX Duo na drewno i pellet

Drewno dla niezależności, pellet dla wygody
Palnik Kamen Lumen i sterownik TECH ST-900K w standardzie

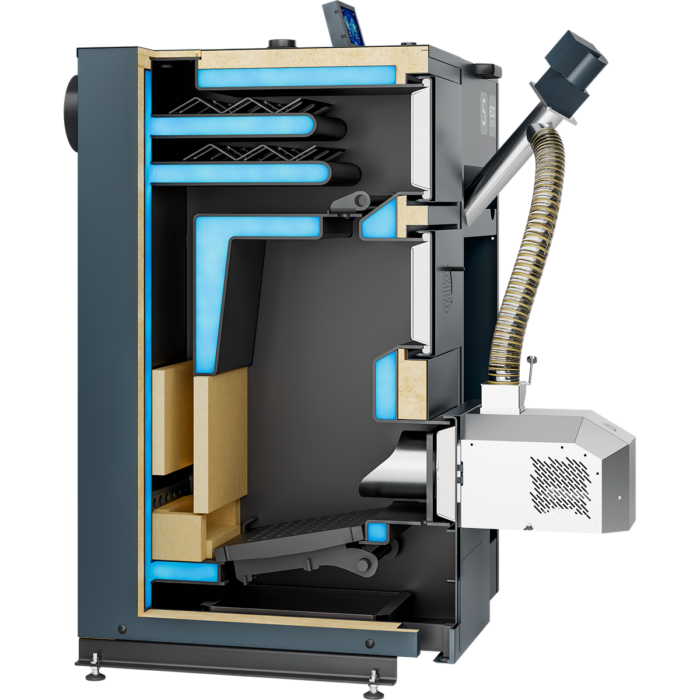

Widok ogólny Przekrój

Ogrzewaj dom drewnem lub wybierz wygodę pelletu. DRX Duo łączy komorę zgazowującą drewno z automatycznym palnikiem Kamen Lumen. Masz dwa paliwa do wyboru i jeden kocioł, który pracuje z buforem ciepła.

Mocne strony
i zalety kotła

DRX Duo pozwala ogrzewać dom drewnem lub pelletem. Duży otwór zasypowy ułatwia dokładanie polan, a palnik Lumen sam podaje i rozpala pellet. Z buforem wykorzystasz zgromadzone ciepło wtedy, gdy dom go potrzebuje.

Dwa paliwa

swoboda wyboru

sezonowane drewno liściaste i pellet drzewny
wybór opału zależnie od potrzeb
ręczny załadunek drewna
automatyczne podawanie pelletu

Trwałość

na lata

stal kotłowa P265GH 6 mm od strony spalin
izolacja ograniczająca straty ciepła
5 lat na wymiennik z ochroną powrotu
obudowa malowana proszkowo

Ciepło

dobrze wykorzystane

sprawność do 91,77%
zgazowywanie drewna
5 klasa i Ecodesign
współpraca z buforem ciepła

Wygoda

codziennej obsługi

sterownik TECH ST-900K w standardzie
automatyczne rozpalanie pelletu
samoczyszczący palnik Kamen Lumen
zasobnik na pellet 120 l
szeroki otwór do załadunku drewna

Zalet jest więcej…

- mechaniczny ruszt ułatwiający odpopielanie drewna - wygodny otwór zasypowy - regulowane stopki - zasobnik z prawej lub lewej strony

Wyposażenie podstawowe

Samoczyszczący palnik na pellet Kamen Lumen
Sterownik TECH ST-900K
Zestaw czyszczący
Stopki regulowane
Szuflada na popiół

Wyposażenie dodatkowe

(za dopłatą)

Moduł Ethernet

Opcje dodatkowe

Zasobnik po prawej lub lewej stronie kotła
Czopuch do tyłu lub do góry bez dopłaty
Możliwość podłączenia zewnętrznego regulatora pokojowego

Palnik pelletowy Kamen Lumen

Kamen Lumen Palnik Przod

W trybie pelletowym Lumen sam podaje paliwo, rozpala je i automatycznie się wygasza po osiągnięciu zadanych parametrów. Mechanizm czyszczenia usuwa z rusztu popiół i żużel, ograniczając pracę przy palniku. Fotokomórka kontroluje płomień, a czujnik temperatury podajnika wspiera bezpieczną pracę. Ty uzupełniasz pellet, opróżniasz popielnik i wykonujesz okresowe czyszczenie zgodnie z instrukcją.

Poznaj palnik Kamen Lumen

Przedłuż gwarancję
do 7 lat

7 lat gwarancji
na szczelność wymiennika ciepła w przypadku prawidłowego montażu kotła Kamen z układem Kamen Control (grupa pompowa chroniąca powrót kotła), pompą krótkiego obiegu (przed układem Kamen Control) oraz załączoną w sterowniku funkcją ochrony powrotu (minimalna temp. powrotu 50°C).

5 lat gwarancji
na szczelność wymiennika ciepła w przypadku montażu kotła automatycznego Kamen z prawidłowym zastosowaniem dowolnego zaworu, który zapewni stałą kontrolę temperatury czynnika powracającego do kotła i utrzyma ją na poziomie min. 50°C.

Z dłuższą gwarancją zyskujesz spokój na wiele lat. Dowiedz się więcej o układzie Kamen Control

Kamen Control

Oszacuj moc
kotła do domu

Sprawdź orientacyjne zapotrzebowanie domu na ciepło. Wybierz standard budynku i podaj ogrzewaną powierzchnię. Ostateczny dobór kotła potwierdź z instalatorem.

Standard budynku

Pow. do ogrzania [m²]

Szacunkowa moc C.O. ... bez C.W.U. i zapasu projektowego

Wynik orientacyjnie określa zapotrzebowanie na moc C.O. Przy doborze kotła trzeba uwzględnić także izolację, okna, wentylację, lokalizację i przygotowanie C.W.U. Ostateczny dobór potwierdź z instalatorem lub projektantem.

Praca z buforem
ciepła

Wymagany bufor: 500 l dla 11 kW, 750 l dla 15 kW i 1000 l dla 20 kW.

Dane techniczne

Parametr	Jedn.	Kamen DRX Duo
Typ	-	11	15	20
Znamionowa moc cieplna	kW	11	15	20
Powierzchnia grzewcza	m²	1,1	1,6	2,0
Klasa wg PN-EN 303-5+A1:2023-05	-	5	5	5
Spełnia wymogi Ecodesign (Ekoprojekt)	-	Tak	Tak	Tak
Klasa efektywności energetycznej	-	A+	A+	A+
Min. bezpieczna pojemność zbiornika akumulacyjnego	l	500	750	1000
Szerokość maksymalna (A)	mm	980	980	1015
Szerokość kotła (A1)	mm	435	435	470
Głębokość maksymalna (B)	mm	1050	1140	1140
Głębokość obudowy kotła z drzwiczkami (B1)	mm	650	740	740
Długość czopucha	mm	65	65	65
Wysokość maksymalna (H)*	mm	1220	1290	1340
Wysokość kotła (H1)*	mm	1120	1190	1240
Wysokość zasilania (H3)*	mm	1150	1220	1270
Wysokość do osi czopucha (H2)*	mm	1010	1070	1120
Szerokość zasobnika na pellet (A2)	mm	475	475	475
Wysokość zasobnika na pellet (H5)	mm	1190	1190	1190
Głębokość zasobnika na pellet	mm	670	670	670
Pojemność zasobnika na pellet	l	120	120	120
Średnica czopucha	Ø mm	158	158	178
Wysokość powrotu (H4)*	mm	150	150	150
Szerokość komory zasypowej	mm	263	263	298
Głębokość komory zasypowej	mm	235	320	320
Maks. wysokość komory zasypowej	mm	545	600	650
Pojemność komory zasypowej	l	24	34	39
Pojemność komory zasypowej	kg	~19	~27	~31
Masa kotła	kg	260	310	340
Pojemność wodna	l	61	74	81
Sprawność cieplna	%	91,45	91,69	91,77
Maksymalne ciśnienie robocze	bar	1,8
Temp. wody na zasilaniu (min-max)	°C	55-90
Średnica zasilania i powrotu	cal	G 6/4
Zasilanie elektryczne	V/Hz	230 / 50
Wymagany ciąg spalin	Pa	20	22	25
Minimalna wysokość komina	m	6	7	8
Minimalny przekrój komina	mm	Ø160	Ø180	Ø200
Minimalny przekrój komina	cm × cm	15×15	16×16	18×18
Powierzchnia ogrzewanych pomieszczeń**	m²	100-150	150-200	200-260

Przy zastosowaniu stopek regulacyjnych wysokość zwiększa się o 24-32 mm.
Powierzchnia ogrzewana dla jednostkowego zapotrzebowania budynku na ciepło q=75 W/m². Dobór mocy według zapotrzebowania na ciepło, nie wyłącznie powierzchni.

Kocioł może pracować wyłącznie na mocy nominalnej oraz z buforem ciepła. Minimalna pojemność bufora: 500 l dla 11 kW, 750 l dla 15 kW i 1000 l dla 20 kW.
